رینگ موتور هایما ۷x کد فنی PA۳۶-۱۱-۱۲۲

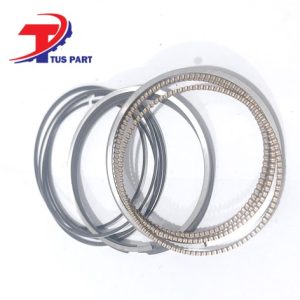

رینگ موتور هایما ۷x

اگر صاحب خودروی مدرن و لوکس هایما 7X هستید، حتماً می‌دانید که عملکرد روان و پرقدرت موتور این MPV خانوادگی به سلامت کوچک‌ترین اجزای متحرک داخل سیلندر وابسته است. در قلب این پیشرانه توربوشارژ GDI، قطعه‌ای بسیار باریک، دقیق و فوق‌العاده حیاتی به نام رینگ موتور هایما ۷x قرار دارد. این قطعه حلقه واصل بین پیستون و جدار سیلندر است و وظایفی چون آب‌بندی اتاقک احتراق، کنترل مصرف روغن و انتقال حرارت شدید پیستون به دیواره سیلندر را بر عهده دارد. کوچک‌ترین استهلاک یا خرابی در رینگ موتور می‌تواند عواقبی نظیر روغن‌سوزی، افت شدید کمپرس موتور، افت شتاب و افزایش چشمگیر مصرف سوخت به همراه داشته باشد. در این مقاله قصد داریم به طور کاملاً تخصصی و کاربردی، سیر تا پیاز وظایف، علائم خرابی، نحوه تشخیص قطعه اورجینال، راهنمای خرید و نکات نگهداری از این قطعه کلیدی را بررسی کنیم تا با دیدی باز بهترین تصمیم را برای نگهداری خودرویتان بگیرید.

رینگ موتور هایما ۷x چیست و چه نقشی در موتور دارد؟

برای درک بهتر اهمیت این قطعه، ابتدا باید بدانیم پیستون داخل سیلندر به تنهایی نمی‌تواند دیواره را به صورت ۱۰۰٪ آب‌بندی کند. اگر پیستون خیلی به دیواره نزدیک باشد، بر اثر گرمای شدید گیرپاژ می‌کند؛ اگر فاصله زیادی داشته باشد، تراکم موتور از دست می‌رود. اینجاست که رینگ پیستون وارد عمل می‌شود.

در هر پیستون موتور هایما 7X معمولاً ۳ عدد رینگ در شیارهای مخصوص جای می‌گیرند که هر کدام وظیفه مشخصی دارند:

1. رینگ تراکم اول (رینگ فشار بالای بالا): این رینگ در بالاترین شیار پیستون قرار دارد و مسئول مستقیم جلوگیری از فرار گازهای ناشی از احتراق از اتاقک انفجار به داخل کارتل است.
2. رینگ تراکم دوم (رینگ متراکم‌کننده و جاروب‌کننده): وظیفه دوگانه دارد؛ هم آب‌بندی ثانویه گازها را انجام می‌دهد و هم باقی‌مانده روغن روی دیواره سیلندر را به سمت پایین می‌تراشد.
3. رینگ روغن (رینگ سه تکه یا شیاردار): این رینگ در پایین‌ترین شیار قرار دارد و وظیفه دارد لایه اضافی روغن را از روی دیواره سیلندر پاک کند تا وارد محفظه احتراق نشود و نسوزد.

وجود رینگ موتور هایما ۷ ایکس سالم و استاندارد تضمین می‌کند که گازهای پرفشار حاصل از انفجار بنزین، تمام توان خود را صرف پایین راندن پیستون کنند و هدر نروند.

وظایف اصلی رینگ پیستون در پیشرانه ۱.۶ توربو GDI هایما 7X

موتور هایما 7X به دلیل بهره‌گیری از سیستم پاشش مستقیم (GDI) و سیستم پرخوانش توربوشارژر، تحت فشار و حرارت بسیار بالاتری نسبت به موتورهای تنفس طبیعی کار می‌کند. به همین دلیل، رینگ موتور هایما ۷x نقش‌های حیاتی زیر را ایفا می‌کند:

• حفظ تراکم و آب‌بندی (Sealing): جلوگیری از نفوذ مخلوط سوخت و هوا یا گازهای سوخته‌شده به داخل کارتل.
• کنترل و پاک‌سازی روغن (Oil Control): تنک‌کردن لایه روغن روی دیواره سیلندر به میزان استاندارد، به طوری که هم اصطکاک کاهش یابد و هم بنزین و روغن با هم نسوزند.
• انتقال حرارت (Heat Transfer): بیش از ۷۰ درصد گرمای جذب‌شده توسط تاج پیستون از طریق رینگ‌ها به دیواره مجهز به کانال‌های خنک‌کننده آب سیلندر منتقل می‌شود.
• هدایت و جلوگیری از لق‌زدن پیستون (Piston Guidance): مانع از برخورد مستقیم بدنه پیستون به دیواره سیلندر و صدمه به هر دو قطعه می‌شود.

مهم‌ترین علائم و نشانه‌های خرابی رینگ موتور هایما ۷x

آگاهی از علائم فرسودگی رینگ موتور به شما کمک می‌کند تا پیش از آسیب دیدن قطعات سنگین‌تر مانند بلوک سیلندر، میل‌لنگ یا شاتون هایما ۷x، برای تعمیر آن اقدام کنید.

۱. خروج دود آبی‌رنگ یا خاکستری از اگزوز

واضح‌ترین علامت خرابی یا ضعیف شدن رینگ روغن، ورود روغن موتور به داخل محفظه احتراق و سوختن آن است. هنگام شتاب‌گیری ناگهانی یا پافشردن پدال گاز در شیب‌ها، خروج دود آبی از اگزوز نشان‌دهنده روغن‌سوزی موتور است.

۲. کاهش غیرعادی و مداوم سطح روغن موتور

اگر مجبور هستید هر هزار یا دو هزار کیلومتر مقداری روغن به موتور اضافه کنید (بدون اینکه نشتی خارجی در کارتل یا فیلتر وجود داشته باشد)، به احتمال خیلی زیاد رینگ‌های روغن دچار استهلاک یا چسبندگی شده‌اند.

۳. افت شدید شتاب، کشش و توان خودرو

وقتی رینگ‌های تراکم ساییده شوند، اصطلاحاً موتور “کمپرس خالی می‌کند”. در این حالت توان موتور کاهش یافته و خودرو در سربالایی‌ها یا هنگام پر بودن سرنشینان، کند و بی‌رمق حرکت می‌کند.

۴. خروج بخار یا دود از درب قالپاق روغن (خروج کمپرس به کارتل)

اگر در زمانی که موتور روشن است درب گیج روغن یا درب قالپاق سوپاپ را باز کنید و متوجه خروج شدید بخار روغن یا دود شوید، نشان‌دهنده این است که گازهای احتراق از کنار رینگ‌های ضعیف عبور کرده و وارد کارتل شده‌اند.

۵. سیاه شدن و چرب شدن سر شمع‌ها

روغن وارد شده به محفظه احتراق روی شمع‌ها می‌نشیند و باعث جرقه‌زنی ضعیف، ریپ زدن موتور و روشن شدن چراغ چک می‌شود.

دلایل اصلی خرابی یا کچل کردن رینگ موتور در هایما ۷X

قطعات موتوری برای کارکرد طولانی‌مدت طراحی شده‌اند، اما برخی عوامل انسانی و نگهداری نادرست طول عمر آن‌ها را به شدت کاهش می‌دهند:

1. استفاده از روغن موتور نامرغوب یا غیراستاندارد: موتورهای توربو GDI به روغن‌های فوق‌العاده باکیفیت (معمولاً با گرانروی 5W-۳۰ یا 0W-۲۰ و استاندارد API SP یا SN Plus) نیاز دارند. روغن بی‌کیفیت تحت دما رسوب کرده و باعث چسبیدن رینگ در شیار پیستون می‌شود.
2. عدم تعویض به موقع روغن و فیلتر: روغن کثیف حاوی ذرات میکروسکوپی کربن و فلز است که مثل سوهان، دیواره رینگ و سیلندر را می‌سابند.
3. داغ کردن موتور (جو ش آوردن): حرارت بیش از حد باعث از بین رفتن خاصیت ارتجاعی (فنریت) رینگ‌ها شده و اصطلاحاً رینگ آب‌پز یا کچل می‌شود.
4. تایمینگ نادرست و عملکرد ناقص کیت تایم: اگر سیستم تایمینگ موتور به دلیل خرابی قطعاتی مانند کیت تایم هایما 7x دچار ناهماهنگی شود، احتراق پیش‌رس یا ناک (Knock) شدید رخ داده و ضربات غول‌آسایی به رینگ‌ها و پیستون وارد می‌کند.
5. لرزش‌های شدید و عدم تعادل موتور: خرابی قطعات مهارکننده مثل دسته موتور چپ هایما ۷x شاید مستقیماً رینگ را خراب نکند، اما ضربات ناشی از لرزش بدنه موتور به سیستم تعلیق و اتصالات داخلی فشار مضاعفی وارد می‌سازد.

جدول مقایسه رینگ موتور اصلی هایما ۷x با نمونه‌های متفرقه و تقلبی

خرید قطعات موتوری حساس مثل رینگ پیستون شوخی‌بردار نیست. استفاده از قطعه نامرغوب می‌تواند ظرف چند هفته موتور خودرو را مجدداً نیازمند تعمیر کامل و بازسازی کند.

راهنمای کامل تشخیص رینگ موتور اصلی هایما 7X

از آنجا که سودجویان قطعات متفرقه را در بسته‌بندی‌های مشابه اصلی عرضه می‌کنند، هنگام خرید رینگ موتور هایما ۷x به موارد زیر توجه ویژه داشته باشید:

• بررسی کدهای لیزری و علامت TOP: روی تمامی رینگ‌های اصلی، کلمه “TOP” یا علامت مشخصی برای جهت قرارگیری رینگ روی پیستون حک شده است. این حکاکی در قطعات اصلی بسیار ظریف، خوانا و لیزری است.
• پوشش سطح رینگ (Coating): رینگ‌های تراکم اصلی دارای پوشش تیره خاکستری یا مشکی فوسفاته و لبه‌های سخت‌کاری‌شده نیتریدی هستند که لبه‌های آن صاف و بدون پرز فلزی است.
• بسته‌بندی و هولوگرام: قطعات اصلی شرکتی هایما در بسته‌بندی‌های پلمپ‌شده با لیبل‌های حاوی بارکد، کد فنی دقیق (Part Number) و هولوگرام امنیتی عرضه می‌شوند.
• انعطاف‌پذیری و تقارن: رینگ اصلی در برابر خم شدن مقاومت ارتجاعی کاملاً متقارنی نشان می‌دهد و به راحتی نمی‌شکند یا تغییر شکل دائمی نمی‌دهد.

بررسی قیمت رینگ موتور هایما ۷x در بازار

یکی از دغدغه‌های مالکان این خودرو، آگاهی از قیمت رینگ موتور هایما ۷x و تفاوت‌های قیمتی موجود در بازار است. متغیرهای مختلفی بر تعیین نرخ این قطعه تاثیرگذارند:

1. اصالت و برند سازنده: قطعات اورجینال که توسط خط تولید هایما استفاده می‌شوند، قیمت بالاتری نسبت به برندهای متفرقه چینی دارند، اما کیفیت آن‌ها تضمین‌شده است.
2. نوسانات نرخ ارز: قطعات وارداتی موتوری به شدت تحت تاثیر قیمت ارز تغییر می‌کنند.
3. کامل بودن ست رینگ: این قطعه معمولاً به صورت ست کامل برای تمامی سیلندرهای موتور عرضه می‌شود.
4. نحوه تامین و تعداد واسطه‌ها: خرید از فروشگاه‌هایی که واردکننده مستقیم هستند، باعث حذف دلالان و تعدیل قیمت می‌شود.

اگر به دنبال دقیق‌ترین قیمت رینگ موتور هایما ۷x Haima هستید، حتماً از تامین‌کنندگان تخصصی استعلام بگیرید تا قطعه متفرقه را به جای اصلی خریدار نکنید.

از کجا قطعات اصلی هایما 7X را با اطمینان بخریم؟

پیدا کردن قطعات موتوری ظریف و پیچیده خودروهای جدید چینی همیشه چالش‌برانگیز است. خرابی قطعات موتوری هزینه تعمیرات و دستمزد مکانیک سنگینی دارد؛ بنابراین نباید با خرید قطعه نامطمئن ریسک کرد.

مجموعه طوس پارت به عنوان یکی از واردکنندگان قطعات اصلی هایما در ایران، شرایطی را فراهم کرده تا مالکان خودرو و تعمیرکاران بدون دغدغه به قطعات اورجینال دسترسی داشته باشند. چه به دنبال قطعات حساس موتوری مانند رینگ و پیستون باشید و چه نیاز به قطعات بدنه هایما 7x داشته باشید، طوس پارت اصالت و کیفیت کالاهای عرضه شده را تضمین می‌کند. استفاده از قطعات اصلی هایما 7x تضمین‌کننده طول عمر بالا و بازگشت راندمان خودرو به حالت روز اول است.

نکات مهم هنگام تعویض و فیلرگیری رینگ موتور

تعویض رینگ موتور فرآیندی بسیار دقیق و نیازمند مهارت بالای تراشکار و مکانیک است. حتی اگر بهترین قطعه را بخرید اما اصول نصب رعایت نشود، موتور بلافاصله دچار روغن‌سوزی می‌شود.

۱. اندازه‌گیری فیلر دهانه رینگ (Gap Measuring)

قبل از جا زدن رینگ روی پیستون، مکانیک باید هر رینگ را به تنهایی داخل سیلندر قرار داده و با ابزار “فیلر” فاصله بین دو دهانه آن را اندازه‌گیری کند. این فاصله باید دقیقاً طبق دفترچه راهنمای فنی موتور هایما 7X باشد. اگر دهانه خیلی تنگ باشد بر اثر گرما قفل می‌کند و اگر گشاد باشد کمپرس رد می‌کند.

۲. آرایش ۳۶۰ درجه دهانه‌ها (۱۲۰۰ درجه تفاوت)

دهانه رینگ‌های روی یک پیستون نباید هرگز در یک امتداد یا در امتداد گونیای گژن‌پین قرار گیرند. دهانه رینگ ۱، رینگ ۲ و رینگ روغن باید با زاویه ۱۲۰ درجه نسبت به یکدیگر روی پیستون تنظیم شوند تا مسیر فرار کمپرس یا روغن مسدود شود.

۳. توجه به علامت TOP

همیشه سمتی از رینگ که کلمه “TOP” یا علامت کارخانه روی آن حک شده باید به سمت بالای پیستون (اتاقک احتراق) قرار گیرد. بستن معکوس رینگ باعث می‌شود رینگ به جای تراشیدن روغن به سمت پایین، روغن را به داخل اتاقک احتراق پمپ کند!

۴. هورنینگ و خط اندازی دیواره سیلندر

در زمان تعویض رینگ، دیواره داخل سیلندر حتماً باید توسط تراشکار هورنینگ (صلیبی) شود. این خطوط میکروسکوپی زاویه‌دار باعث نگهداری لایه بسیار نازکی از روغن برای روانکاری رینگ‌های نو می‌شوند.

راهکارهای طلایی برای افزایش عمر رینگ موتور هایما ۷X

برای اینکه خودروی شما سالیان سال بدون نیاز به باز شدن موتور کار کند، این راهکارهای ساده اما کلیدی را آویزه گوش کنید:

• گرم کردن صحیح خودرو در فصل سرما: پس از روشن کردن خودرو در صبح‌های سرد، حداقل ۳۰ ثانیه تا ۱ دقیقه صبر کنید تا روغن به بالاترین نقطه موتور و شیارهای رینگ برسد، سپس حرکت کنید.
• پرهیز از فشار آوردن به موتور قبل از رسیدن به دمای کاری: تا زمانی که آمپر آب به حد نرمال نرسیده، از فشردن شدید پدال گاز و دورهای بالای موتور خودداری کنید.
• استفاده از مکمل‌های معتبر سوخت: به دلیل حساسیت سیستم GDI، استفاده از مکمل‌های پاک‌کننده استاندارد سوخت مانع از تشکیل رسوبات کربنی سنگین روی تاج پیستون و گیر کردن رینگ‌ها می‌شود.
• سرویس‌های دوره‌ای منظم: روغن موتور، فیلتر روغن و فیلتر هوا را دقیقاً سر زمان تعیین‌شده تعویض کنید. فیلتر هوای کثیف اجازه ورود ذرات گرد و غبار به داخل سیلندر را می‌دهد که مانند سم برای رینگ عمل می‌کند.

سوالات متداول (FAQ)

۱. آیا تعویض رینگ موتور هایما ۷x بدون باز کردن کامل موتور امکان‌پذیر است؟

برای تعویض رینگ پیستون، حتماً باید سرسیلندر و کارتل باز شوند، شاتون‌ها از میل‌لنگ جدا شده و پیستون‌ها از بالای بلوک سیلندر خارج شوند. بنابراین این یک تعمیر اساسی (اورهال) موتور محسوب می‌شود و نیاز به پیاده‌سازی و بازبینی دقیق بخش‌های مختلف دارد.

۲. علت اصلی چسبیدن رینگ پیستون در هایما ۷X چیست؟

عامل اصلی چسبیدن (گیر کردن) رینگ در شیار پیستون، رسوبات کربنی حاصل از سوختن روغن بی‌کیفیت یا خام‌سوزی سوخت است. وقتی کربن در شیار پیستون سخت می‌شود، رینگ خاصیت فنریت خود را از دست داده و توانایی آب‌بندی دیواره را از دست می‌دهد.

۳. آیا می‌توان فقط رینگ‌های یک سیلندر را تعویض کرد؟

خیر. این کار از نظر فنی کاملاً اشتباه است. وقتی موتور باز می‌شود، اصطکاک و استهلاک در تمام سیلندرها به یک اندازه رخ داده است. تمامی رینگ‌های پیستون برای همه سیلندرها باید به صورت یکدست و یکنواخت با ست نو تعویض شوند.

۴. طول عمر مفید رینگ موتور اصلی هایما ۷X چقدر است؟

در صورت نگهداری استاندارد، استفاده از روغن باکیفیت و تعویض به موقع فیلترها، رینگ موتور هایما ۷x اصلی می‌تواند به راحتی بیش از ۱۵۰,۰۰۰ تا ۲۰۰,۰۰۰ کیلومتر بدون هیچ مشکلی کار کند.

جمع‌بندی

موتور هایما 7X یک شاهکار مهندسی مدرن است که برای ارائه بهترین عملکرد به قطعات دقیق و باکیفیت نیاز دارد. رینگ موتور هایما ۷x به عنوان یکی از حساس‌ترین اجزای داخلی پیشرانه، نقشی تعیین‌کننده در حفظ توان، کاهش مصرف سوخت و جلوگیری از روغن‌سوزی ایفا می‌کند. در صورت مشاهده علائمی نظیر دود آبی، افت شتاب یا کم شدن روغن، بلافاصله نسبت به بررسی فنی اقدام کنید. خرید قطعه اورجینال شرکتی و سپردن کار به تعمیرکار متخصص، تضمین‌کننده سلامت، کارکرد بی‌صدا و طول عمر بالای موتور خودروی شما خواهد بود.
