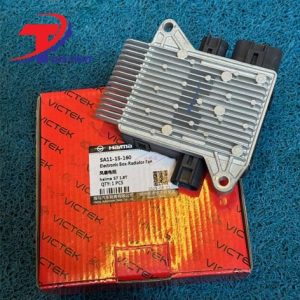

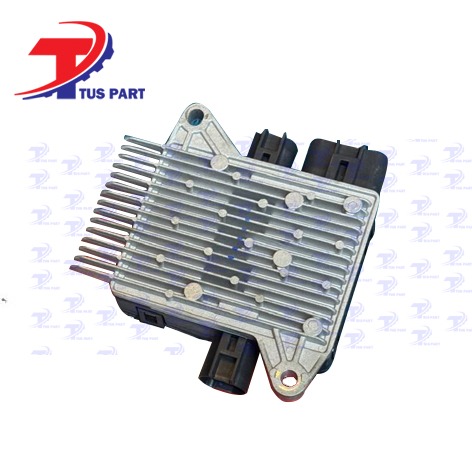

یونیت فن هایما s۷ توربو کد فنی SA۱۱-۱۵-۱۶۰

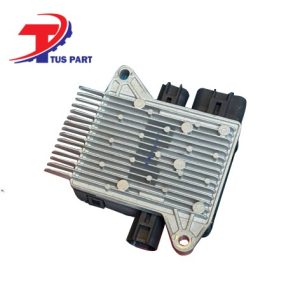

یونیت فن هایما s7 توربو

تصور کنید در یک روز گرم تابستانی، در ترافیک سنگین شهری گیر افتاده‌اید و ناگهان چشمتان به عقربه آمپر آب می‌افتد که به سرعت در حال بالا رفتن است. برای مالکان خودروهای توربوشارژ، این صحنه می‌تواند شروع یک کابوس واقعی باشد. پیشرانه هایما S7 توربو به دلیل توان بالایی که تولید می‌کند، حرارت بسیار زیادی دارد و کوچک‌ترین اختلال در سیستم خنک‌کاری آن می‌تواند هزینه‌های سنگینی به همراه داشته باشد. در مرکز این سیستم حیاتی، قطعه‌ای الکترونیکی و هوشمند به نام یونیت فن هایما s7 توربو قرار دارد. این ماژول الکترونیکی وظیفه دارد دور فن‌های رادیاتور را متناسب با دمای موتور و نیاز سیستم تهویه تنظیم کند تا پیشرانه همواره در بهترین بازه دمایی کار کند. در این مقاله قصد داریم به طور کاملاً تخصصی، ساختار، علائم خرابی، روش‌های عیب‌یابی و نکات مهم هنگام خرید این قطعه کلیدی را بررسی کنیم.

یونیت فن چیست و چه وظیفه‌ای در هایما S7 توربو بر عهده دارد؟

در خودروهای نسل قدیم، سیستم خنک‌کننده رادیاتور از طریق یک فشنگی ساده و چند رله مکانیکی کنترل می‌شد. این سیستم‌ها انعطاف‌پذیری بالایی نداشتند و فن‌ها فقط در دو حالت خاموش یا دور تندِ کامل کار می‌کردند. اما در خودروهای مدرن مجهز به سیستم توربوشارژ مانند هایما S7، دمای موتور با سرعت زیادی تغییر می‌کند و نیاز به مدیریتی بسیار دقیق‌تر و پله‌ای احساس می‌شود.

یونیت فن هایما s7 توربو یک ماژول الکترونیکی مجهز به ترانزیستورهای قدرت (MOSFET) و هیت‌سینک آلومینیومی برای دفع حرارت است. این ماژول معمولاً روی مجموعه قاب فن و در نزدیکی رادیاتور نصب می‌شود تا وظایف زیر را به بهترین شکل انجام دهد:

• دریافت سیگنال‌های کنترلی از ECU: کامپیوتر مرکزی خودرو (ECU) با سنجش دقیق دمای آب، فرمان لازم برای میزان دور فن را به این یونیت صادر می‌کند.

• کنترل مدولاسیون پهنای پالس (PWM): این قطعه به جای قطع و وصل ناگهانی جریان برق، دور فن را به صورت کاملاً خطی و هموار از دور کند تا بالاترین دور تغییر می‌دهد.

• مدیریت خنک‌کاری سیستم کولر: به محض روشن شدن کمپرسور کولر، یونیت فن دور مناسب برای خنک‌سازی کندانسور کولر را فعال می‌کند تا فشار گاز کولر متعادل بماند.

• جلوگیری از شوک الکتریکی: حذف رله‌های قدیمی باعث می‌شود زمان روشن شدن فن‌ها، افت ولتاژ شدید در سیستم برق خودرو ایجاد نشود.

چرا موتور ۱.۸ توربو هایما S7 تا این حد به سلامت یونیت فن وابسته است؟

پیشرانه هایما S7 با موتور ۱.۸ توربو با استفاده از سیستم پرخوران (Turbocharger) توان تولید ۱۷۰ اسب‌بخار قدرت را دارد. توربوشارژر برای چرخاندن توربین خود از گازهای داغ اگزوز استفاده می‌کند که دمایی بالغ بر ۷۰۰ تا ۹۰۰ درجه سانتی‌گراد دارند! این حرارت فوق‌العاده زیاد توسط روغن موتور و سیستم خنک‌کاری اصلی خودرو جذب می‌شود.

اگر یونیت فن هایما اس ۷ توربو دچار اختلال شود یا نتواند فن‌ها را روی دور مناسب نگه دارد، دمای مایع خنک‌کننده در چند دقیقه به خط قرمز می‌رسد. در چنین شرایطی، خطر تاب برداشتن سرسیلندر، سوختن واشر، و از آن مهم‌تر، کک شدن روغن در مجاری توربوشارژر و قفل شدن شفت آن بسیار بالا می‌رود. بنابراین، سلامت یونیت فن ضامن سلامت کامل پیشرانه و توربوشارژر خودروی شماست.

علائم و نشانه‌های خرابی یونیت فن هایما s7 توربو

شناخت علائم خرابی ماژول فن به شما کمک می‌کند تا قبل از بالا رفتن بیش از حد آمپر آب و بروز خسارات سنگین، اقدام به رفع مشکل کنید. مهم‌ترین نشانه‌ها عبارتند از:

۱. خاموش ماندن فن‌ها و بالا رفتن ناگهانی آمپر آب

شایع‌ترین علامت سوختن یونیت فن، روشن نشدن پروانه‌های فن با وجود بالا رفتن دمای موتور است. اگر در ترافیک شهری متوجه شدید آمپر آب از خط وسط عبور کرده اما فن‌ها هیچ حرکتی ندارند، فوراً خودرو را خاموش کنید.

۲. یکسره کار کردن فن‌ها روی دور تند

گاهی ترانزیستورهای قدرت داخل یونیت فن اتصال کوتاه می‌کنند. در این حالت، فن‌ها بدون توجه به دمای موتور یا حتی خاموش بودن خودرو، با دور بالا یکسره کار می‌کنند تا جایی که شارژ باتری خودرو به طور کامل خالی شود.

۳. باد گرم کولر هنگام توقف یا ترافیک

سیستم تهویه هایما S7 برای سرماافزایی مناسب به خنک‌کاری کندانسور کولر توسط فن احتیاج دارد. اگر در حرکت باد کولر خنک است اما در حالت درجا یا ترافیک باد گرم می‌زند، نشان‌دهنده وارد نشدن یونیت فن به مدار خنک‌کاری کولر است.

۴. کار کردن فن فقط در یک دور خاص

اگر یونیت فن قسمتی از مدارهای کنترلی خود را از دست داده باشد، ممکن است دور کند کار کند اما با افزایش دما توانایی تغییر وضعیت به دور تند را نداشته باشد، یا برعکس تنها در دور بسیار بالا کار کند.

دلایل اصلی خرابی و سوختن یونیت فن

قطعات الکترونیکی زیر کاپوت خودرو همواره در معرض شرایط محیطی سختی هستند. عوامل زیر اصلی‌ترین دلایل آسیب دیدن ماژول فن محسوب می‌شوند:

• حرارت بالای محیط زیر کاپوت: قرارگیری یونیت در نزدیکی رادیاتور و توربوشارژر باعث می‌شود برد الکترونیکی آن پس از چند سال به دلیل حرارت مداوم دچار استهلاک و سوختگی شود.

• گیرپاژ یا فشار زیاد روی موتور فن‌ها: اگر بلبرینگ‌های موتور فن خشک شوند یا پروانه‌ها تاب داشته باشند، جریان مصرفی فن (آمپراژ) شدیداً افزایش می‌یابد. این جریان اضافه مستقیماً باعث سوختن ترانزیستورهای یونیت فن می‌شود.

• نفوذ آب در زمان شستشوی موتور: کارواش رفتن غیراصولی و گرفتن فشار مستقیم آب روی سینی فن می‌تواند آب را به داخل پوسته یونیت فرستاده و برد را بسوزاند.

• لرزش‌های شدید موتور: در صورتی که قطعات نگهدارنده پیشرانه مانند دسته موتور شاتونی هایما s۷ ۲.۰ یا دسته موتور بالا راست هایما s۷ خراب باشند، ارتعاشات غیرعادی موتور به سینی فن منتقل شده و باعث ترک خوردن لحیم‌ها روی برد یونیت می‌شود.

مخاطرات رانندگی با یونیت فن معیوب

نادیده گرفتن اختلال در عملکرد ماژول فن می‌تواند آسیب‌های بسیار سنگینی به قطعات مختلف خودرو وارد کند:

۱. سوختن واشر سرسیلندر: داغ شدن بیش از حد موتور آلیاژ سرسیلندر را از حالت استاندارد خارج کرده و باعث اختلال در آب‌بندی اتاقک احتراق می‌شود.

۲. قفل شدن شفت توربوشارژر: روغن موتور در دمای بالاتر از حد مجاز خاصیت روان‌کاری خود را از دست داده و توربوشارژر خنک نخواهد شد.

۳. آسیب به قطعات سیستم تایمینگ: دماهای بحرانی می‌توانند روی عملکرد دقیق سیستم متغیر سوپاپ‌ها و قطعاتی چون دنده میل سوپاپ خروجی هایما s۷ اثر منفی بگذارند.

۴. ترکیدن رادیاتور و شیلنگ‌ها: افزایش ناگهانی فشار بخار آب در سیستم خنک‌کننده باعث خسارت به رادیاتور و مجاری آب می‌شود.

۱.۸ توربو جدول مقایسه‌ای: یونیت فن هایما s7 اصلی در برابر نمونه‌های متفرقه

انتخاب قطعه الکترونیکی متفرقه برای خودروی توربوشارژ ریسک بسیار بالایی دارد. جدول زیر مقایسه‌ای شفاف میان قطعه اصلی شرکتی و نمونه‌های متفرقه موجود در بازار ارائه می‌دهد:

نکات کلیدی هنگام خرید یونیت فن هایما s7 توربو

هنگامی که تصمیم به خرید یونیت فن هایما s7 توربو می‌گیرید، توجه به نکات زیر برای تجربه یک خرید موفق ضروری است:

۱. بررسی تعداد پایه و سوکت‌ها: قطعه باید از نظر مشخصات سوکت ورودی و خروجی کاملاً با سیم‌کشی فابریک هایما S7 مدل ۱.۸ توربو مطابقت داشته باشد.

۲. توجه به کیفیت عایق رزینی: در پشت یونیت اصلی، لایه‌ای یکدست و تمیز از چسب رزین مشکی قرار دارد که محافظ برد است.

۳. تطابق کد فنی قطعه: حتماً کد فنی حک‌شده روی قطعه جدید را با قطعه فابریک خودرو مقایسه کنید.

۴. انتخاب تامین‌کننده تخصصی: با توجه به وجود قطعات فیک در بازار لوازم یدکی، حتماً خرید خود را از فروشگاه‌های معتبری انجام دهید که مستقیم واردات قطعات را انجام می‌دهند.

مجموعه طوس پارت به عنوان یکی از واردکنندگان معتبر قطعات اصلی هایما در ایران، امکان دسترسی مستقیم مالکان این خودرو به قطعات اصلی هایما s7 و انواع قطعات بدنه هایما s7 را با تضمین اصالت کالا فراهم کرده است. تهیه قطعات الکترونیکی از مرجع واردکننده، خیال شما را از بابت کارکرد استاندارد قطعه راحت می‌کند.

بررسی قیمت یونیت فن هایما s7 توربو

یکی از سوالات پرتکرار مالکان در خصوص قیمت یونیت فن هایما s7 توربو است. تعیین قیمت این قطعه تحت تأثیر چند عامل متغیر در بازار انجام می‌شود:

• اصالت و برند سازنده: نمونه‌های اصلی وارداتی شرکتی به دلیل کیفیت بالای قطعات الکترونیکی، قیمت بیشتری نسبت به نمونه‌های بی‌نام‌ونشان بازاری دارند.

• نوسانات نرخ ارز: وارداتی بودن قطعات الکترونیکی باعث می‌شود قیمت آن‌ها مستقیماً تحت تأثیر بازار ارز قرار گیرد.

• تکنولوژی ساخت ماژول: یونیت فن‌های مجهز به سیستم کنترلی PWM به دلیل ساختار پیچیده‌تر قیمت بالاتری نسبت به رله‌های معمولی دارند.

برای استعلام نرخ دقیق می‌توانید عباراتی مانند قیمت یونیت فن هایما s7 haima توربو را در فروشگاه‌های معتبر قطعات یدکی بررسی کنید تا با نرخ واقعی کالا روبه‌رو شوید.

مراحل تعویض یونیت فن هایما S7 توربو

اگرچه تعویض این قطعه فرایند خیلی پیچیده‌ای ندارد، اما به دلیل ارتباط مستقیم با سیستم برقی، بهتر است توسط متخصص انجام شود. روند کلی کار به شکل زیر است:

۱. خاموش کردن کامل خودرو: اجازه دهید موتور کاملاً سرد شود تا خطری از بابت سوختگی وجود نداشته باشد.

۲. جداسازی بست منفی باتری: جهت جلوگیری از اتصالی در سیستم برقی، قطب منفی باتری را باز کنید.

۳. آزاد کردن سوکت‌های برق: سوکت اصلی ورودی از سیم‌کشی و سوکت خروجی به سمت موتور فن‌ها را با فشار دادن ضامن‌ها باز کنید.

۴. باز کردن پیچ‌های پایه: پیچ‌های اتصال یونیت به قاب آلومینیومی یا پلاستیکی فن را باز کرده و یونیت قدیمی را بردارید.

۵. جای‌گذاری یونیت جدید: یونیت فن هایما s7 جدید را در محل نصب کرده، پیچ‌ها را محکم کنید و سوکت‌ها را تا شنیدن صدای جا افتادن فشار دهید.

۶. تست نهایی: بست باتری را وصل کرده، خودرو را روشن کنید و با فعال کردن کولر از کارکرد صحیح دورهای مختلف فن اطمینان حاصل کنید.

راهکارهای افزایش طول عمر یونیت فن

برای اینکه ماژول فن جدید خودرویتان سال‌ها بدون مشکل کار کند، رعایت نکات ساده زیر بسیار مفید خواهد بود:

• سرویس دوره‌ای موتور فن‌ها: در صورت شنیدن صدای ناهنجار از فن‌ها، سریعاً آن‌ها را سرویس یا تعویض کنید تا آمپر اضافی از یونیت کشیده نشود.

• خودداری از گرفتن فشار مستقیم آب هنگام شستشوی موتور: هنگام کارواش به کارگران یادآوری کنید آب فشار قوی را مستقیماً روی قاب فن نگیرند.

• تمیز نگه داشتن بدنه آلومینیومی یونیت: گرد و غبار و روغنی که روی هیت‌سینک آلومینیومی می‌نشیند مانع از دفع حرارت شده و دما را بالا می‌برد؛ آن را همواره تمیز نگه دارید.

نتیجه‌گیری

سیستم خنک‌کننده در خودروهای مجهز به موتور توربو اهمیتی حیاتی دارد و در این میان، یونیت فن هایما s7 به عنوان مغز متفکر کنترل دمای رادیاتور عمل می‌کند. عملکرد درست این قطعه ضامن سلامت پیشرانه، واشر سرسیلندر، سیستم کولر و توربوشارژر خودروی شماست. با مشاهده نشانه‌هایی نظیر بالا رفتن آمپر آب، کار نکردن فن‌ها یا باد گرم کولر در ترافیک، نباید تعویض آن را به عقب بیندازید. همواره خرید قطعات اورجینال را اولویت قرار دهید تا موتور خودرو دچار خسارات سنگین نشود. فروشگاه تخصصی طوس پارت به عنوان واردکننده معتبر و باسابقه، بستری مطمئن برای تامین قطعات اصلی هایما s7 را فراهم کرده تا با خیالی آسوده، کیفیتی استاندارد را به خودروی خود هدیه دهید.

سوالات متداول

۱. آیا می‌توان یونیت فن سوخته را تعمیر کرد؟

در برخی موارد امکان تعویض ترانزیستورهای قدرت روی برد وجود دارد، اما به دلیل از بین رفتن رزین عایق و کاهش مقاومت در برابر رطوبت و حرارت، قطعه تعمیر شده عمر کوتاهی خواهد داشت و تعویض کامل آن ایمن‌تر است.

۲. اگر یونیت فن هایما s7 در جاده سوخت چه اقدام اضطراری انجام دهیم؟

خودرو را در جای امن متوقف کنید. هرگز موتور داغ را یکباره خاموش نکنید؛ بلکه بخاری را روی بالاترین درجه دمایی و بیشترین دور فن بگذارید تا بخشی از حرارت موتور از طریق رادیاتور بخاری دفع شود، سپس با امداد خودرو تماس بگیرید.

۳. چرا پس از خاموش کردن خودرو، فن‌ها برای چند دقیقه روشن می‌مانند؟

اگر دمای موتور موقع خاموش کردن بالا باشد، ECU به یونیت فن فرمان می‌دهد تا برای خنک‌سازی اولیه و جلوگیری از آسیب به توربوشارژر، فن‌ها را برای مدت کوتاهی روشن نگه دارد. این فرایند طبیعی است.

۴. آیا یونیت فن هایما S7 توربو با مدل ۲.۰ لیتری تنفس طبیعی یکسان است؟

با وجود شباهت‌های ظاهری، به دلیل تفاوت در سیستم مدیریت موتور و برنامه‌ریزی ECU، توصیه می‌شود حتماً یونیت فن مخصوص به موتور ۱.۸ توربو را تهیه کنید.
