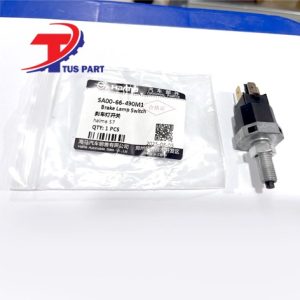

استپشن ترمز هایما s۷ کد فنی SA۰۰-۶۶-۴۹۰M۱

استپشن ترمز هایما s۷

شاید برای شما هم پیش آمده باشد که پشت فرمان هایما S7 نشسته باشید، پدال ترمز را فشار دهید و ناگهان متوجه شوید که اهرم دنده از حالت P خارج نمی‌شود یا چراغ‌های خطر عقب روشن نمی‌شوند. در چنین شرایطی خیلی از رانندگان تصوری از خرابی‌های بزرگ گیربکس یا سیستم‌های برقی پیدا می‌کنند. اما حقیقت این است که متهم اصلی این اختلال، قطعه الکترونیکی کوچکی به نام استپشن ترمز هایما s7 (یا همان فشنگی / سوئیچ پدال ترمز) است. این قطعه کوچک با تمام سادگی ظاهری‌اش، پل ارتباطی میان پدال ترمز، چراغ‌های خطر عقب، سیستم کروز کنترل و کامپیوتر گیربکس اتوماتیک خودرو محسوب می‌شود. در این مقاله قصد داریم به صورت تخصصی و به زبان ساده به بررسی وظایف، علائم خرابی، روش‌های عیب‌یابی و نکات مهم هنگام خرید این قطعه کلیدی بپردازیم تا با آگاهی کامل از ایمنی و عملکرد خودروی خود مراقبت کنید.

استپشن ترمز چیست و چه وظیفه‌ای در هایما S7 دارد؟

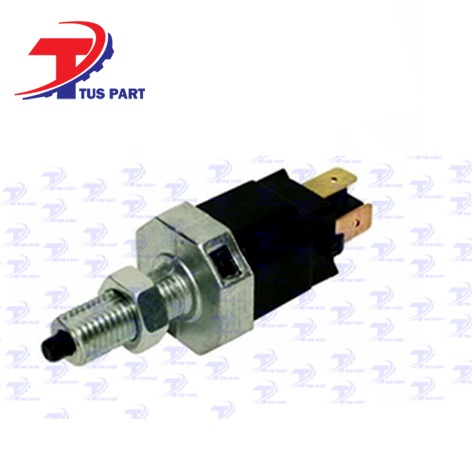

سوئیچ پدال ترمز یا استپشن ترمز هایما s7 یک کلید الکترومکانیکی است که دقیقاً بالای بازوی پدال ترمز نصب می‌شود. هنگامی که شما پدال ترمز را فشار می‌دهید، پین یا شاسی این سوئیچ جابه‌جا شده و مدار الکتریکی آن تغییر حالت می‌دهد.

وظایف اصلی این قطعه در هایما S7 عبارتند از:

• روشن کردن چراغ‌های ترمز (چراغ استپ): به رانندگان پشت سر اطلاع می‌دهد که شما در حال کاهش سرعت یا توقف هستید.
• ارسال سیگنال آزادسازی شیفتر گیربکس: در گیربکس‌های اتوماتیک، برای خارج کردن دنده از حالت پارک (P) حتماً باید پدال ترمز لمس شود. فشنگی ترمز این فرمان را به کامپیوتر گیربکس می‌فرستد.
• غیرفعال کردن کروز کنترل: به محض لمس پدال ترمز، استپشن سیگنالی ارسال می‌کند تا کروز کنترل جهت حفظ ایمنی فوراً مدار را قطع کند.
• ارسال سیگنال به سیستم ترمز ضد قفل (ABS) و کنترل پایداری (ESP): کامپیوتر ترمز برای تحلیل دقیق‌تر شرایط ترمزگیری به اطلاعات خروجی این کلید نیاز دارد.
• فرمان به سیستم استارت دکمه‌ای (Keystart): در مدل‌های مجهز به کی‌لس، روشن شدن موتور مستلزم فشردن هم‌زمان پدال ترمز و دکمه استارت است که این سیگنال نیز توسط فشنگی ترمز تأیید می‌شود.

ساختار و نحوه کارکرد استپشن ترمز هایما اس ۷

استپشن ترمز هایما اس ۷ معمولاً دارای یک سوکت با ۴ پایه (کنتاکت) الکتریکی است. این ساختار ۴ پین به این جهت طراحی شده است که دو مدار کاملاً مجزا را مدیریت کند:

۱. مدار اول (Closed Normal/Open Normal): مربوط به چراغ‌های ترمز عقب است. با فشردن پدال، مدار وصل شده و جریان به سمت چراغ‌ها می‌رود.

۲. مدار دوم: مربوط به سیستم‌های مدیریتی خودرو شامل ECU موتور، سیستم ترمز ABS و کامپیوتر گیربکس اتوماتیک است.

اگر کنتاکت‌های داخلی این سوئیچ بر اثر آرک زدن (جرقه)، رطوبت یا استهلاک دچار سولفاته و سوختگی شوند، انتقال سیگنال مختل شده و سیستم‌های وابسته به آن دچار کدهای خطا می‌شوند.

علائم و نشانه‌های خرابی استپشن ترمز هایما s7

آگاهی از علائم خرابی فشنگی ترمز به شما کمک می‌کند پیش از وقوع هرگونه حادثه جاده‌ای یا گیر کردن در پارک، مشکل را سریعاً شناسایی و برطرف کنید:

۱. گیر کردن اهرم دنده در حالت P (پارک)

شاید آزاردهنده‌ترین علامت خرابی قطعه همین باشد. موتور خودرو روشن می‌شود اما اهرم دنده از وضعیت P تکان نمی‌خورد. دلیل آن صادر نشدن سیگنال آزادسازی قفل شیفتر توسط سوئیچ پدال ترمز است.

۲. روشن نشدن یا یکسره روشن ماندن چراغ‌های ترمز عقب

اگر با فشار دادن پدال ترمز چراغ‌های عقب روشن نشوند، خطر تصادف از عقب شدیداً افزایش می‌یابد. همچنین در برخی موارد ممکن است به دلیل گیر کردن پین داخلی، چراغ‌های ترمز حتی بدون فشردن پدال به صورت یکسره روشن بمانند که باعث تخلیه باتری خودرو می‌شود.

۳. کار نکردن یا قطعی ناگهانی کروز کنترل

اگر در بزرگراه کروز کنترل را فعال می‌کنید اما سیستم روشن نمی‌شود یا بدون جهت غیرفعال می‌گردد، یکی از متهمان اصلی ارسال سیگنال اشتباه از سوی فشنگی ترمز است.

۴. روشن شدن چراغ‌های هشدار دهنده (ABS و ESP) در آمپر

ناهمخوانی سیگنال‌های دریافتی توسط ECU (مثلاً دریافت سیگنال ترمز بدون کاهش سرعت چرخ‌ها) باعث ثبت کد خطا و روشن شدن چراغ‌های سیستم کنترل پایداری یا ABS روی صفحه کیلومتر می‌شود.

۵. روشن نشدن خودرو با دکمه استارت (در مدل‌های کی‌لس)

اگر سیستم کی‌لس فشردن پدال ترمز را تشخیص ندهد، فرمان استارت صادر نشده و خودرو روشن نخواهد شد.

دلایل خرابی سوئیچ و استپشن ترمز

دلایل مختلفی برای استهلاک و خرابی این قطعه وجود دارد:

• استهلاک طبیعی و پایان عمر مفید: پدال ترمز پرکاربردترین پدال خودرو است. هر بار ترمزگیری یک بار قطع و وصل شدن کنتاکت‌ها را به همراه دارد.
• نوسانات برق و خرابی سیم‌کشی: استفاده از لامپ‌های غیراستاندارد یا نوسان برق می‌تواند کنتاکت‌های ظریف داخل سوئیچ را بسوزاند.
• تنظیم نبودن فاصله پین با پدال (رگلاژ نبودن): اگر استپشن در جای خود به درستی نصب نشود، پین آن تحت فشار نامناسب قرار گرفته و می‌شکند.
• خرابی سایر قطعات وابسته: گاهی لرزش‌های شدید موتور ناشی از خرابی قطعاتی مثل دسته موتور شاتونی هایما s۷ ۲.۰ یا دسته موتور بالا راست هایما s۷ به مجموعه پدال‌ها و سیم‌کشی‌های اتاق منتقل شده و باعث تسریع در خرابی اتصالات الکترونیکی می‌شود.

راهنمای عیب‌یابی اولیه و تست استپشن ترمز

اگر در مسیر ماندید و احساس کردید مشکل از فشنگی ترمز است، می‌توانید اقدامات زیر را برای عیب‌یابی انجام دهید:

۱. بررسی چراغ‌های عقب: از شخصی بخواهید هنگام فشردن پدال ترمز، روشن شدن چراغ‌های عقب را بررسی کند.

۲. چک کردن فیوزها: فیوز مربوط به چراغ‌های ترمز و سیستم ABS را در جعبه‌فیوز داخل کابین سلامت‌سنجی کنید.

۳. تست با مولتی‌متر (در تعمیرگاه): با قرار دادن مولتی‌متر روی حالت تست بوق (Continuity)، پین‌های ورودی و خروجی فشنگی را در دو حالت فشرده و آزاد بودن پین چک کنید.

۴. بررسی ظاهری پدال: مطمئن شوید پایه لاستیکی ضربه‌گیر روی بازوی پدال گم یا شکسته نشده باشد، زیرا در صورت نبود این ضربه‌گیر، پین استپشن کاملاً فشرده نمی‌شود.

جدول مقایسه‌ای: استپشن ترمز اصلی در برابر نمونه‌های متفرقه

هنگام خرید، تفاوت‌های ساختاری عمیقی میان قطعات اصلی و تقلبی وجود دارد. جدول زیر دید روشنی از این مقایسه به شما می‌دهد:

خطرات نادیده گرفتن خرابی فشنگی ترمز

عده‌ای تصوّر می‌کنند خرابی یک کلید کوچک اهمیت چندانی ندارد. اما نادیده گرفتن خرابی استپشن ترمز هایما s7 خطرات جدی به همراه دارد:

• خطر تصادفات شدید جاده‌ای: بدون روشن شدن چراغ ترمز، راننده پشت سر در سرعت‌های بالا فرصت کافی برای واکنش نخواهد داشت.
• استهلاک قطعات موتور و زمان‌بندی: ناهماهنگی در ارسال سیگنال‌ها به ECU می‌تواند روال احتراق یا کارکرد دقیق قطعاتی مثل دنده میل سوپاپ خروجی هایما s۷ و سیستم‌های کنترل سوخت را در هنگام ترمزگیری با اختلال مواجه کند.
• درگیر ماندن ترمزها: در صورت خرابی مدار و ارسال سیگنال اشتباه به کامپیوتر ترمز، ممکن است سیستم‌های کمکی ترمز عملکرد نادرستی نشان دهند.

نکات مهم در زمان خرید استپشن ترمز هایما s7

هنگامی که قصد خرید استپشن ترمز هایما s7 را دارید، حتماً موارد زیر را مد نظر داشته باشید:

۱. تعداد پین‌های سوکت: مطمئن شوید تعداد پین‌های قطعه خریده‌شده (معمولاً ۴ پین) کاملاً مشابه قطعه فابریک خودروی شما باشد.

۲. بررسی کد فنی (Part Number): هایما S7 دارای کدهای فنی خاصی برای قطعات برقی است. کد فنی روی قطعه را با نمونه قبلی تطبیق دهید.

۳. روان بودن حرکت پین: پین وسط قطعه باید با فشاری ملایم و بدون گیر کردن حرکت کرده و با رها کردن به جای اول برگردد.

۴. خرید از تامین‌کننده معتبر: به دلیل حساسیت بالای سیستم‌های برقی، قطعات فیک می‌توانند آسیب‌های سنگینی به سیم‌کشی بزنند.

در این میان، فروشگاه تخصصی طوس پارت به عنوان یکی از واردکنندگان معتبر و باسابقه قطعات اصلی هایما در ایران، امکان دسترسی مالکان این خودرو به قطعات اصلی هایما s7 و حتی قطعات بدنه هایما s7 را با تضمین اصالت و کیفیت فراهم کرده است. تهیه قطعات برق و ترمز از تامین‌کنندگان تخصصی، خیال شما را از بابت ایمنی سرنشینان کاملاً راحت می‌کند.

بررسی عوامل مؤثر بر قیمت استپشن ترمز

اگر در بازار قطعات به دنبال این قطعه باشید، با نرخ‌های متفاوتی روبرو می‌شوید. قیمت استپشن ترمز هایما s7 تحت تأثیر موارد زیر قرار دارد:

• اصالت و برند تولیدکننده: قطعات اصلی شرکتی هایما (Haima Genuine Parts) قیمت بالاتری نسبت به برندهای ناشناخته متفرقه دارند.
• نوسانات نرخ ارز: وارداتی بودن قطعات الکترونیکی هایما باعث تأثیرپذیری مستقیم قیمت از بازار ارز می‌شود.
• کیفیت متریال کنتاکت‌ها: استفاده از مس و آلیاژهای گران‌قیمت در کنتاکت‌ها قیمت تمام‌شده را افزایش می‌دهد.

برای دسترسی به قیمت‌های واقعی و به روز، می‌توانید عباراتی نظیر قیمت استپشن ترمز هایما s7 haima را در بسترهای معتبر فروش قطعات یدکی استعلام کنید تا خریدی با قیمت منصفانه داشته باشید.

راهنمای قدم به قدم تعویض و تنظیم استپشن ترمز

تعویض این قطعه فرایند چندان پیچیده‌ای ندارد، اما نیاز به دقت بالا در رگلاژ دارد:

۱. خاموش کردن موتور و قطع برق: برای جلوگیری از اتصالی، سوییچ را کاملاً ببندید.

۲. دسترسی به زیر پا سمت راننده: پوشش زیر قاب فرمان را باز کنید تا به بالای بازوی پدال ترمز دسترسی پیدا کنید.

۳. جدا کردن سوکت برقی: ضامن سوکت ۴ پین را فشار داده و آن را به آرامی بکشید تا جدا شود.

۴. چرخاندن و خارج کردن فشنگی قدیمی: فشنگی ترمز معمولاً با یک چرخش ۹۰ درجه‌ای در جهت خلاف عقربه‌های ساعت از پایه خود آزاد می‌شود.

۵. جای‌گذاری قطعه جدید و رگلاژ: قطعه جدید را داخل پایه قرار داده، پدال را کمی فشار دهید و سوئیچ را ۹۰ درجه بچرخانید تا جا بیفتد. دقت کنید که پین در حالت عادی پدال (بدون فشار پا) باید کاملاً فشرده باشد و با لمس پدال آزاد شود.

۶. تست کارکرد: سوکت را وصل کرده، سوئیچ را باز کنید و عملکرد چراغ‌های عقب و آزادسازی دنده را چک نمایید.

نتیجه‌گیری

قطعه کوچکی مانند استپشن ترمز هایما s7 نقش بسیار حساسی در ایمنی، عملکرد گیربکس اتوماتیک، کروز کنترل و سیستم ترمز خودرو ایفا می‌کند. بی‌توجهی به نشانه‌های خرابی این قطعه نظیر گیر کردن دنده در حالت P یا روشن نشدن چراغ‌های استپ، می‌تواند ایمنی رانندگی را به خطر اندازد و شما را در جاده متوقف کند. همواره توصیه می‌شود در صورت مشاهده علائم خرابی، تعویض آن را با قطعه اورجینال در اولویت قرار دهید. فروشگاه تخصصی طوس پارت به عنوان واردکننده باسابقه قطعات هایما، بستری مطمئن برای خرید قطعات اصلی هایما s7 را فراهم کرده است تا با اطمینان خاطر، از سواری ایمن و بی‌دغدغه با خودروی خود لذت ببرید.

سوالات متداول

۱. اگر اهرم دنده در حالت P گیر کرد و استپشن ترمز هایما s7 خراب بود، چطور خودرو را حرکت دهیم؟

در کنار شیفتر دنده هایما S7 یک درپوش کوچک به نام Shift Lock Release وجود دارد. با برداشتن درپوش و فشار دادن دکمه زیر آن با یک کلید یا پیچ‌گوشتی، می‌توانید اهرم دنده را به صورت دستی از حالت P خارج کرده و خود را به تعمیرگاه برسانید.

۲. آیا خرابی استپشن ترمز باعث بروز خطا در عملکرد سیستم کروز کنترل می‌شود؟

بله، زیرا یکی از مدارهای داخلی استپشن ترمز مستقیماً به ECU کروز کنترل متصل است. در صورت قطعی یا نوسان در این مدار، کروز کنترل به عنوان یک اقدام ایمنی کلاً غیرفعال خواهد شد.

۳. آیا استپشن ترمز هایما S7 ۲.۰ با مدل ۱.۸ توربو یکسان است؟

در اکثر موارد سوکت و پایه این قطعه در هر دو مدل یکسان و ۴ پین است، اما برای اطمینان بیشتر توصیه می‌شود هنگام خرید، کد فنی یا مدل دقیق خودروی خود را با کارشناسان فروش چک کنید.

۴. علائم تنظیم نبودن (رگلاژ نبودن) فشنگی ترمز چیست؟

اگر فشنگی به درستی رگلاژ نشده باشد، ممکن است چراغ‌های ترمز با کوچک‌ترین تکان پدال روشن شوند یا برعکس، برای روشن شدن چراغ‌ها مجبور شوید پدال را تا انتها فشار دهید.
